γραμμή κατασκευής 300*400mm SMT

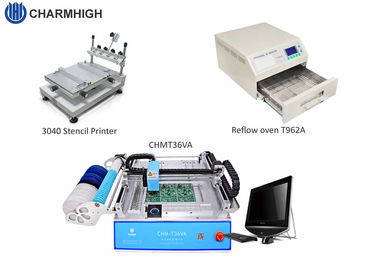

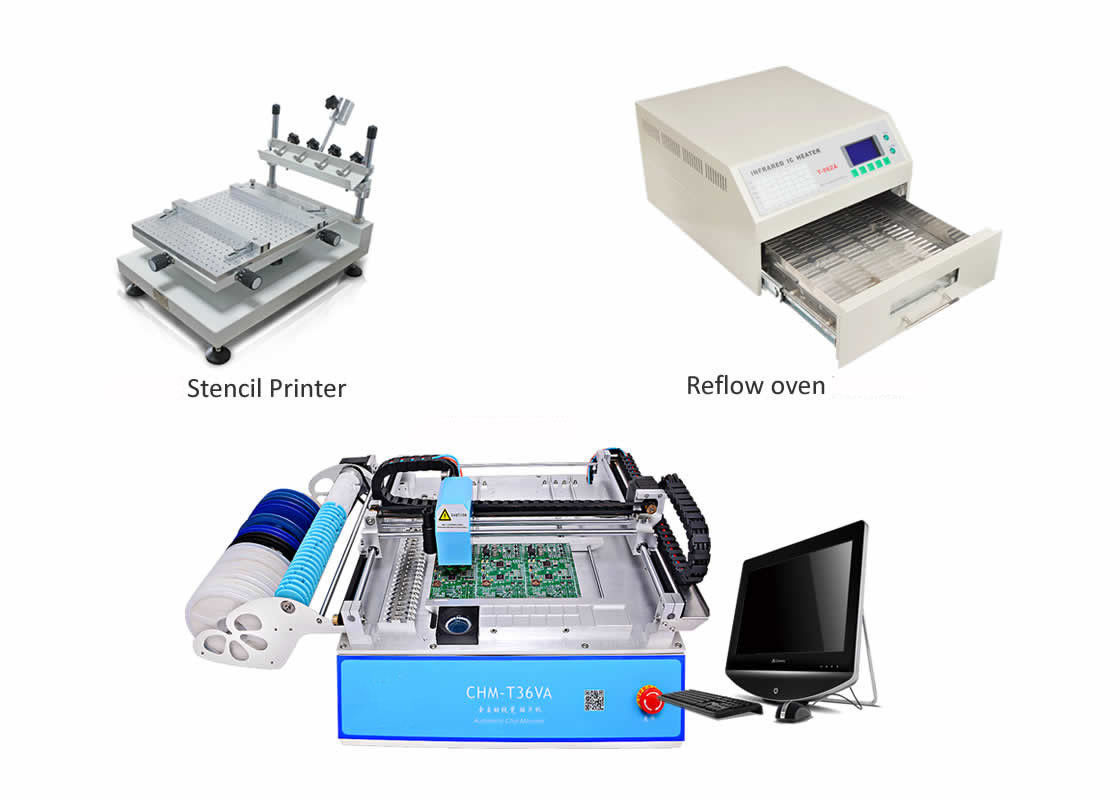

Μικρή γραμμή κατασκευής SMT

1. Εκτυπωτής διάτρητων υψηλής ακρίβειας:

2. επιλέγουν και τοποθετούν τη μηχανή (εργασία με το εξωτερικό PC)

3. Παράμετρος φούρνων επανακυκλοφορίας (νέος που ενημερώνεται με τον ανεμιστήρα):

Ανώτατη περιοχή συγκόλλησης: 20 X 20 εκατ.

Εκτιμημένη δύναμη: 1500W

Ανεφοδιασμός: AC110V~ AC220V ΤΟ /50 ~60HZ

Εικόνες ως εξής:

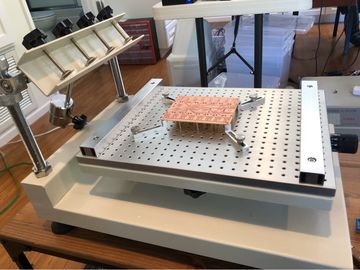

1. Εκτυπωτής διάτρητων (υψηλή ακρίβεια)

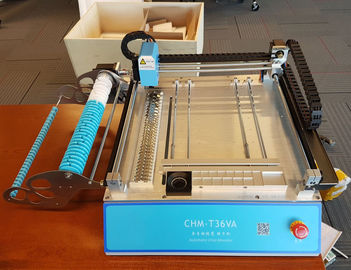

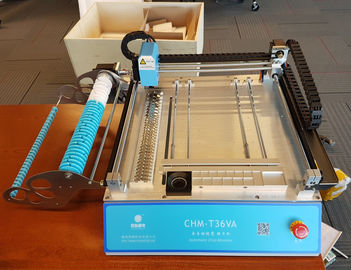

2. Μηχανή επιλογών και θέσεων με το σύστημα εικόνας (εξωτερικό PC ανάγκης)

Ανταγωνιστικό πλεονέκτημα:

1. Κατάλληλο λογισμικό, ενσωματωμένο σύστημα Linux της μηχανής, πολύ σταθερός κύριος πίνακας βιομηχανίας, ανεξάρτητη λειτουργία, κανένας εξωτερικός υπολογιστής ανάγκης, λειτουργία ευκολότερη και κατάλληλη.
2. Η κορυφή και το κατώτατο σημείο δύο σύστημα καμερών CCD διορθώνουν τη θέση κάθε συστατικών πολύ ακριβών, ειδικά για το ολοκληρωμένο κύκλωμα (ανώτατα 22*22mm).
3. Υποστήριξη μηχανών όλα τα διαφορετικά είδη συστατικών, από 0402, 0603 - QFN, καθώς επίσης και ταινία περικοπών, ολοκληρωμένο κύκλωμα σωλήνων, ή μαζικό ολοκληρωμένο κύκλωμα. Η μηχανή μπορεί να τοποθετήσει τα πολυ είδη του PCB.
4. Έχει το εύκαμπτο προσάρτημα στερέωσης PCB, και έχει το δίσκο ολοκληρωμένου κυκλώματος συνήθειας, μπροστινός μαζικός τροφοδότης ολοκληρωμένου κυκλώματος, πολύ κατάλληλος.
5. Το όραμα μπορεί επίσης να υποστηρίξει το σημείο προέλευσης μηχανών διορθώσεων, να σιγουρευτεί το σημείο προέλευσης σωστό.
6. 2 κεφάλια 4 κεφάλια με τα υψηλά ακριβή ακροφύσια Juki με το μαγνήτη, καμία ανάγκη να αποσυνθέσουν με το γαλλικό κλειδί, ακροφύσια μπορούν να περιστραφούν το degree~ γωνίας -180 +180 βαθμός. Η τοποθέτηση του ύψους είναι διευθετήσιμη. ύψος 4 παρουσιάσεων σε συνέχειες τμημάτων μηχανών το ανώτατο είναι 5mm και το ανώτατο ύψος μηχανών 5 serails είναι 10mm.
7. 4 καρφίτσα τραβήγματος της μηχανής serails επιστρέφει αυτόματα για να αποφύγει τα ακροφύσια που σπάζουν, καρφίτσα τραβήγματος να μην κολληθούν. 5 μηχανή της παρουσίασης σε συνέχειες που χρησιμοποιεί αυτόματη σίτιση τροφοδοτών Yamaha την πνευματική, περισσότερη γρηγορότερη ταχύτητα.
8. Η ανίχνευση άξονα Ζ, κεφάλι τοποθέτησης μπορεί αυτοκίνητο να ανιχνεύσει το ύψος και η γωνία, αυτόματη πίσω στην προέλευση για να αποτρέψει οποιων δήποτε έσπασε.
9. Ο έλεγχος κλειστών βρόγχων, Χ, άξονας Υ με τον κωδικοποιητή, μηχανή δεν χάνει ποτέ τα βήματα.
10. Τα PCB βαθμολογούν από δύο κάμερες οράματος (η μηχανή αυτοκίνητο θα βρεί 2 σημεία), τροποποιούν το όφσετ του PCB. Μόνο calirbate 2 σημεία, τμήματα υπολοίπου αυτόματη διόρθωση, η βαθμολόγηση μπορεί να είναι γρήγορα και ακριβώς για το PCB, μην πρέπει να φροντίσετε για το όφσετ, καμία ανάγκη να υπολογίσει η εισαγωγή.
11. Έρχεται με την κενή ανίχνευση, εάν ένα συστατικό απορροφήσει στριμμένο, αυτό θα το ρίξει αυτόματα στη ζώνη τροφών, κατόπιν επιλογή νέα που τοποθετεί πάλι.
12. Έρχεται με την ανίχνευση οράματος, η κάμερα αυτόματη σωστή συστατική γωνία και να τοποθετήσει επάνω στο PCB τον πίνακα στη σωστή θέση. Εάν τα κεφάλια που δεν παίρνουν τα συστατικά, κάμερα θα το ανιχνεύσουν και θα πάνε πίσω να επιλέξουν πάλι, 3 φορές μην επιλέγοντας, η μηχανή θα ανησυχήσει και θα σταματήσει.
13. Εάν το υλικό έλλειψης αυτό αυτόματη ανίχνευση, κατόπιν θα ανησυχήσει μετά από το υλικό ανεφοδιασμού, συνεχίστε έπειτα, καμία ανάγκη να ξαναξεκινήσει.
14. Υποστηρίξτε οποιοδήποτε αριθμό batch PCB.
15. Εάν κανένα αρχείο PCB, ή δεν χρησιμοποιεί το αρχείο εργασίας φορτίων λογισμικού έξω, μπορείτε να δημιουργήσετε ένα νέο αρχείο στο πρόγραμμα.
16. Έρχεται με το εργαλείο νεοφώτιστων (έκδοση PC), εκδίδει το αρχείο εργασίας στον υπολογιστή και φορτώνει το αρχείο εργασίας στη μηχανή από USB το λιμένα, γρήγορα και κατάλληλος.
17. Ενιαίο βήμα υποστήριξης.

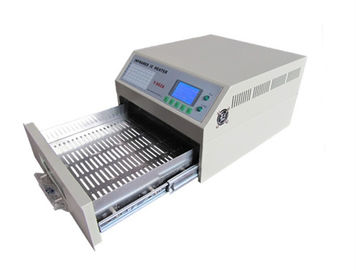

3. Φούρνος επανακυκλοφορίας (ΝΈΟΣ ΤΎΠΟΣ ΜΕ τον ΑΝΕΜΙΣΤΗΡΑ)
