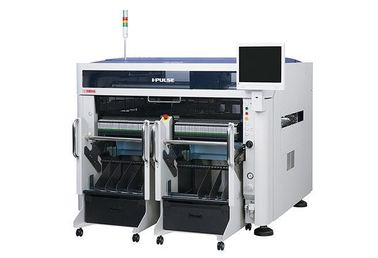

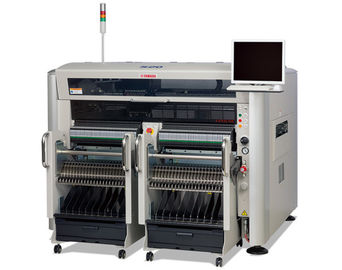

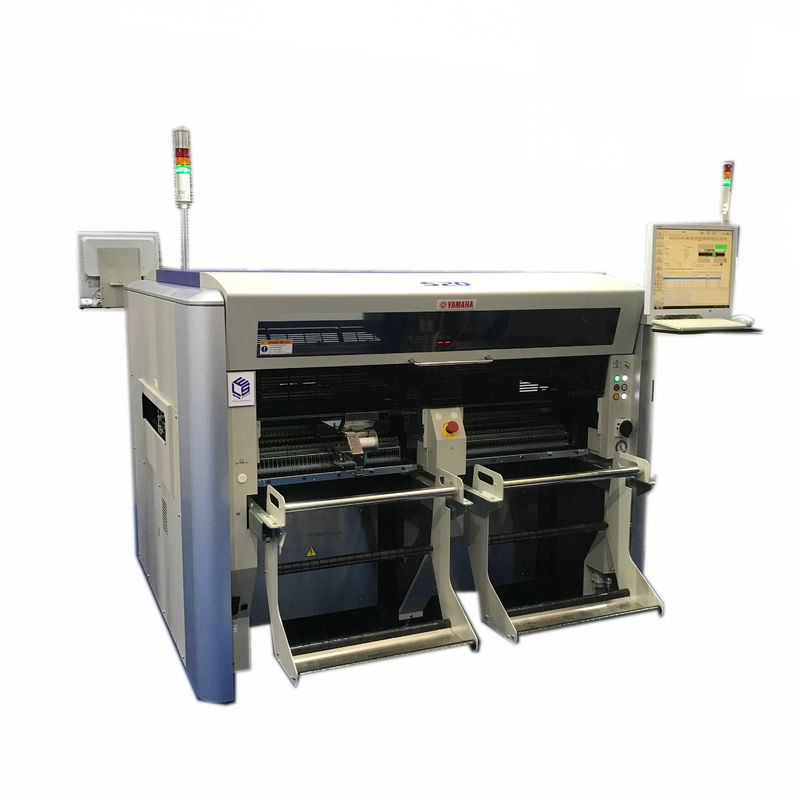

Αυτόματη να τοποθετήσει επιφάνειας SMD 12 τσιπ PCB κεφαλιών μηχανή

Λεπτομέρειες:

Τόπος καταγωγής:	ΚΙΝΑ
Μάρκα:	OEM
Πιστοποίηση:	CE , ISO

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1 μονάδα
Τιμή:	negotiable
Συσκευασία λεπτομέρειες:	Τυποποιημένη συσκευασία εξαγωγής
Χρόνος παράδοσης:	15-20 ημέρες
Όροι πληρωμής:	L/C, T/T, Western Union, Paypal
Δυνατότητα προσφοράς:	100pcs το μήνα

Επικοινωνήστε

Λεπτομερής Περιγραφή Προϊόντος

Εφαρμογή:	Γραμμή παραγωγής συνελεύσεων PCB SMT	Όνομα:	Οδηγημένη μηχανή συνελεύσεων Mounter των οδηγήσεων μηχανών \ θέσεων \
Όνομα προϊόντων:	Αυτόματη μηχανή τοποθέτησης πυκνωτών SMD	Χρήση:	ΟΔΗΓΗΜΈΝΟ SMD SMT
Εφαρμόσιμα συστατικά:	0201120mm * 90mm, BGA, CSP, συνδετήρες, άλλα περίεργος-διαμορφωμένα συστατικά	Όρος:	100% αρχικός
Διάσταση:	L1,750 * D1,770 * H1,420mm	Βάρος:	1500KG
Ύψος μεταφοράς:	900 ± 20mm	Τύπος:	Αυτόματος
Επισημαίνω:	Να τοποθετήσει 1200KG SMD μηχανή , 12 μηχανή συνελεύσεων κεφαλιών SMD τσιπ , Να τοποθετήσει 1500KG SMD μηχανή

Αυτόματη να τοποθετήσει επιφάνειας SMD 12 τσιπ PCB κεφαλιών μηχανή

Περιγραφή προϊόντων

η εξαιρετικά-εύκαμπτη μηχανή τοποθέτησης 12 τσιπ επικεφαλής τρισδιάστατη ΜΕΣΗ τρισδιάστατη είναι ένα προϊόν από την αγορά για τη διανομή/την κόλλα ύλης συγκολλήσεως σημείων/το τρισδιάστατο μπάλωμα και έρχεται με την οπτική επιθεώρηση να ολοκληρώσει τη συνέλευση της μηχανής, από τα μικρότερα μετρικά 0201 συστατικά στα μεγάλα τμήματα 120mm περιλάβετε την κόλλα ύλης συγκολλήσεως διανομής/σημείου/τα στερεοφωνικά ένθετα μονταρισμάτων/συμπίεσης/τους ειδικούς φακούς επιθεώρησης, τη συνέλευση υψηλής ακρίβειας και υψηλής ταχύτητας, και γρήγορα τη διανομή του κεφαλιού διανομής. Το κεφάλι μπαλωμάτων και το κεφάλι επιθεώρησης μεταστρέφονται, και η κοίλη επιφάνεια, η κεκλιμένη επιφάνεια, και η κυρτή επιφάνεια μπορεί να τοποθετηθεί στερεοσκοπικά, πραγματοποιώντας τη υψηλή ταχύτητα και την εξαιρετικά-ευρεία χρήση.

Κύριο χαρακτηριστικό γνώρισμα:

1, για να επιτύχει την τρισδιάστατη ΜΕΣΗ (συσκευή MoldedInterconnect) διαδικασία, το νέες πλαίσιο και η δομή κλίσης μπορεί να είναι τρισδιάστατη συνέλευση της κοίλης και κυρτής επιφάνειας, έκλινε την επιφάνεια και την κυρτή επιφάνεια, που βοηθούν τους πελάτες για να επιτύχει ένα πήδημα από τη συνέλευση επίπεδων οθονών στην τρισδιάστατη συνέλευση, που μειώνει τις δαπάνες συνελεύσεων.

2, για να επιτύχουν έναν συνδυασμό κόλλας ύλης συγκολλήσεως σημείων/κόκκινου κόλλας σημείου/μπαλώματος/βυσματωτής λειτουργίας, και εύκολος να μεταστρέψουν, πλαστικό κεφάλι σημείου μη-επαφών μπορούν να είναι κόλλα ύλης συγκολλήσεως σημείων στο υπόστρωμα κοιλοτήτων για να επιτύχουν τη στερεοσκοπική τρισδιάστατη συνέλευση της ανώμαλης επιφάνειας.

3, οπτική επιθεώρηση της κόλλας ύλης συγκολλήσεως σημείων και κόλλα και τα τοποθετημένα συστατικά, η πρόσφατα αναπτυγμένη κάμερα αναγνώρισης σημείου σημαδιών χρώματος μπορούν επίσης να εκτελέσουν τη σταθερή οπτική επιθεώρηση της μορφής κολλών/κόλλας ύλης συγκολλήσεως και της επίδρασης μπαλωμάτων μέσω της νέας λειτουργίας συστημάτων φωτισμού (που πραγματοποιούν AOI) +SPI)

4, 2 τύποι επικεφαλής δομών είναι διαθέσιμα για την επιλογή, τον επικεφαλής τύπο άξονα 6 περιστροφής 6 μπαλωμάτων και τον επικεφαλής τύπο άξονα 2 περιστροφής 12 μπαλωμάτων.

5, μεγάλη ικανότητα συνελεύσεων υποστρωμάτων, το υπόστρωμα μπορούν να είναι μέχρι 1825mmx 635mm (προαιρετικό) χωρίς ικανότητα 1240mm X 510mm πινάκων κατάτμησης μιά φορά

6, εξαιρετικά-ευρεία συστατική σειρά, από το εξαιρετικά-μικρό (0.25x0.125mm) τσιπ 0201 στα μεγάλα τμήματα 120mm μπορούν να υποβληθούν σε επεξεργασία, ύψος τοποθέτησης 35mm, εύκολο να εγκαταστήσει τα υπερβολιά υψηλός συστατικά.

7, έξοχη μεγάλη ικανότητα σίτισης, φορτώνοντας λιμένας S20 8mm φθάνουν σε 4 * 45 = 180 τύποι, ο φορτώνοντας λιμένας S10 8mm φθάνει σε 2 * 45 = 90 τύποι, πιάτο βαφλών που φορτώνει 36 τύπους και μπορεί να επιτύχει τον απευθείας ανεφοδιασμό σε καύσιμα.

8, το πυροβόλο όπλο μηχανών και το ανεφοδιάζοντας σε καύσιμα αυτοκίνητο και επιτυγχάνουν την ανταλλαγή με M10/M20.

Προδιαγραφές

Πρότυπο όνομα		S10	S20
Πίνακας Μέγεθος	Με τον απομονωτή αχρησιμοποίητο	Ελάχιστος L50 Χ W30mm Μέγιστο L980 Χ W510mm	Ελάχιστος L50 Χ W30mm Μέγιστο L1,480 Χ W510mm
	Με τους απομονωτές εισαγωγής ή παραγωγής χρησιμοποιούμενους	Ελάχιστος L50 Χ W30mm Μέγιστο L420 Χ W510mm	—
	Με τους απομονωτές εισαγωγής και παραγωγής χρησιμοποιούμενους	Ελάχιστος L50 Χ W30mm Μέγιστο L330 Χ W510mm	Ελάχιστος L50 Χ W30mm Μέγιστο L540 Χ W510mm
Με τους απομονωτές εισαγωγής και παραγωγής χρησιμοποιούμενους		0.4 - 5.0mm
Ακρίβεια Α τοποθέτησης (μ+3)		ΤΣΙΠ ± 0.040mm
Ακρίβεια Β τοποθέτησης (μ+3)		Ολοκληρωμένο κύκλωμα ± 0.025mm
Γωνία τοποθέτησης		± 180°
Συστατικό ύψος (Πάχος πινάκων + συστατικό ύψος)		6-άξονας 6 θήτα επικεφαλής: Μέγιστο 35mm 12-άξονας 2 θήτα επικεφαλής: Μέγιστο 20mm
Εφαρμόσιμα συστατικά		0201120mm X 90mm, BGA, CSP, συνδετήρες, άλλα περίεργος-διαμορφωμένα συστατικά
Συστατική συσκευασία		ταινία 856mm (τροφοδότες F1/F2), ταινία 888mm (ηλεκτρικοί τροφοδότες F-3), Ραβδί, δίσκος
Συστατικοί τύποι (μετατροπή ταινιών 8mm)		Μέγιστοι 90 τύποι (ταινία 8mm), 45 πάροδοι Χ 2	Μέγιστοι 180 τύποι (ταινία 8mm), 45 πάροδοι Χ 4
Ύψος μεταφοράς		900 ± 20mm
Διαστάσεις μηχανών		L1,250 Χ D1,770 Χ H1,420mm	L1,750 Χ D1,770 Χ H1,420mm
Βάρος		Περ. 1,200kg	Περ. 1,500kg
