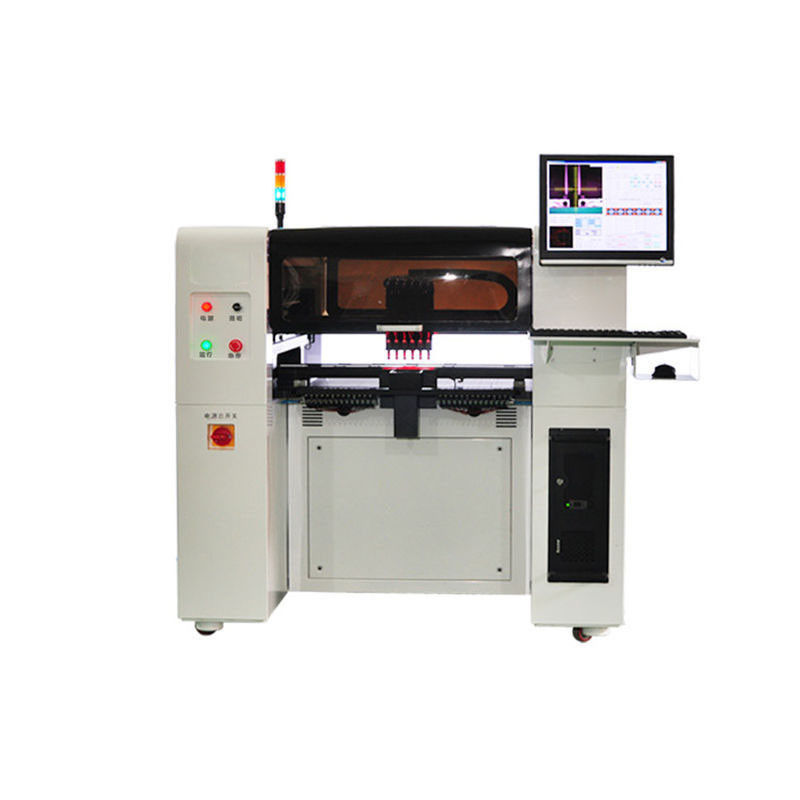

6 κεφάλια 64 μηχανή συνελεύσεων υψηλής ταχύτητας 500W SMD τροφοδοτών

6 κεφάλια 64 μηχανή συνελεύσεων υψηλής ταχύτητας SMD τροφοδοτών

Εφαρμογή

Η μηχανή τοποθέτησης SMD μπορεί να πραγματοποιήσει την τεχνική υποστηριγμάτων στον τετραγωνικό πίνακα PCB, το στρογγυλό πίνακα PCB, το υπόστρωμα αργιλίου και τα φω'τα λουρίδων. Τελειωμένη - τα προϊόντα μπορούν να χρησιμοποιηθούν στην παραγωγή του αντιστάτης-πυκνωτή, της διόδου συσκευασίας κυλίνδρων γυαλιού, της τριόδου, της συσκευασίας TQFP, της συσκευασίας QFN, της συσκευασίας QFP, της συσκευασίας BGA, του πόλου κ.λπ. λαμπτήρων.

Τεχνικές παράμετροι

Διαμόρφωση

Σύστημα ελέγχου υπολογιστών
Η μηχανή τοποθέτησης SMD είναι γενικά εξοπλισμένη με το όργανο ελέγχου και το ποντίκι υπολογιστών. Υποστηρίζει XP και τα παράθυρα 7. Επιτρέπει την οπτική εισαγωγή αρχείων προγραμματισμού και PCB λόγω του εξανθρωπισμένου λειτουργικού συστήματος.

Αυτόματος φορτωτής PCB
Η μηχανή τοποθέτησης SMD μπορεί άμεσα να βάλει τον τελειωμένο εκτύπωση πίνακα PCB επάνω στη διαδρομή για να πραγματοποιήσει την αυτόματη φόρτωση πινάκων, που στοχεύει και που τοποθετεί και που τοποθετεί. Υποστηρίζει τους πολυ-τροφοδότες: μέγιστοι 64 τροφοδότες. Το μέγεθος του τυποποιημένου δίσκου ολοκληρωμένου κυκλώματος, τροφοδότης σωλήνων, τροφοδότης ραβδιών μπορεί να είναι διευθετήσιμο.

Σύγχρονος προσδιορισμός από έξι σύνολα καμερών
Η μηχανή τοποθέτησης SMD είναι εξοπλισμένη με 8 κάμερες: ένας ΧΑΡΑΚΤΗΡΙΣΤΕ, μια κάμερα υψηλής ακρίβειας και 6 μεγάλες κάμερες. Μπορεί να πραγματοποιήσει τον επικεφαλής σύγχρονο προσδιορισμό 6 για να εξασφαλίσει την ταχύτητα και την ακρίβεια να τοποθετήσει. Η τυποποιημένη διαμόρφωση είναι 16 ακροφύσια αναρρόφησης υψηλής ακρίβειας JUKI.

Σερβο σύστημα

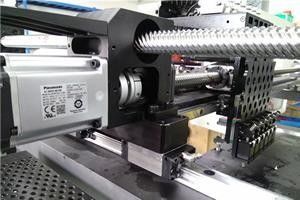

Η μηχανή τοποθέτησης SMD είναι εξοπλισμένη με το σερβο σύστημα που εισάγεται από τη Panasonic, Ιαπωνία με τη υψηλή ακρίβεια και τη σταθερότητα για να εξασφαλίσει 24ωρο σταθερό μοντάρισμα.

Αλυσίδα
Υιοθετεί την υψηλή πίεση ανθεκτική και την αλυσίδα έλξης ένδυση-απόδειξης που είναι ο ίδιος τύπος με ένας από τις εισαγόμενες μηχανές. Η αλυσίδα έλξης μπορεί να αντέξει χιλιάδες χρόνοι της πίεσης απόδειξης.

Διαδρομή
Υιοθετεί τη διαδρομή υψηλής ακρίβειας από TBI Ταϊβάν που πρέπει χαμηλού θορύβου και υψηλή ακρίβεια να εξασφαλίσει το ποσοστό ακρίβειας τσιπ BGA.

Μεταφορέας
Αυτή η μηχανή τοποθέτησης SMD μπορεί να συνδεθεί αυτόματα με το μεταφορέα που μπορεί να μεταφέρει τον πίνακα PCB στη συγκολλώντας μηχανή επανακυκλοφορίας SMD χωρίς χειρωνακτικό βοηθό, κατά συνέπεια κόστος εργασίας αποταμίευσης.

Παράμετροι διαμόρφωσης

Μηχανή κίνησης: σερβο μηχανή από τη Panasonic, Ιαπωνία
Τρόπος προσδιορισμού: σύγχρονος προσδιορισμός από έξι κάμερες
Κενή πηγή ακροφυσίου αναρρόφησης: κενή γεννήτρια με την κενή σπάζοντας λειτουργία
Τροφοδότης ζωνών: 8mm, 12mm, 16mm, 24mm και ΤΡΟΦΟΔΟΤΗΣ (ΡΑΒΔΙ) που μπορούν να πραγματοποιήσουν το μοντάρισμα των τσιπ συσκευασίας κυλίνδρων
Διαδρομή οδηγών XYZ: Γραμμική διαδρομή βαριών φορτίων υψηλής ακρίβειας TBI
Σύστημα κίνησης κινήσεων: Οδηγός υψηλής ταχύτητας DSP της Panasonic
Λειτουργικό σύστημα: Παράθυρα: ενισχυτικά παράθυρα XP, win7
Γωνία των συστατικών: οποιαδήποτε γωνία από 0-360° σύγχρονη περιστροφή κατά τη διάρκεια της κίνησης
X/Y λειτουργικός τρόπος: σύνδεσμος του τρεξίματος καμπυλών και του ευθέος τρεξίματος επιτάχυνσης και επιβράδυνσης
Προσδιορισμός θέσης του καθοδηγητικού ΣΗΜΑΔΙΟΥ: το καθοδηγητικό ΣΗΜΑΔΙ μπορεί να τεθεί ελεύθερα
Προειδοποίηση αποτυχίας: ανησυχία για την έλλειψη του υλικού
Τρόπος φόρτωσης πινάκων: μια σκηνική αυτόματη σύνδεση από τα αριστερά προς τα δεξιά αυτόματη θέση μεταφοράς PCB χειρωνακτική φόρτωση πινάκων
Οπτική επίδειξη: βιομηχανικό όργανο ελέγχου ελέγχου 17 ίντσας κλίμακα: 4:3 ψήφισμα: 1280x1024
Τρόπος προγραμματισμού: σημείο για να δείξει τον προγραμματισμό διδασκαλίας, τον οπτικό προγραμματισμό και την ισότιμη εισαγωγή του αρχείου PCB κ.λπ.
Αριθμός κάμερας προσδιορισμού: ένα ΣΗΜΑΔΙ, 6 μεγάλες κάμερες και μια κάμερα υψηλής ακρίβειας.

Χαρακτηριστικά γνωρίσματα

Η μηχανή τοποθέτησης SMT έχει τα ακόλουθα χαρακτηριστικά γνωρίσματα:
1. Το μεγαλύτερο κυριώτερο σημείο αυτής της μηχανής είναι η επαγγελματική κάμερα μέγα-εικονοκυττάρου 5 για το μοντάρισμα τσιπ μπορεί να πραγματοποιήσει το αποτελεσματικό μοντάρισμα των τσιπ του οποίου η πίσσα μολύβδου είναι περισσότερο από 0.3mm και η κεντρική απόσταση είναι περισσότερο από 0.5mm σε μια περιοχή 40*40mm με ένα ποσοστό επιτυχίας μεγαλύτερου από 98%.
2. Η μηχανή τοποθέτησης SMT είναι εξοπλίζω με πρόσθετες 6 μεγάλες κάμερες που μπορούν να πραγματοποιήσουν τον επικεφαλής σύγχρονο προσδιορισμό 6. Αυτό μπορεί πολύ να βελτιώσει την τοποθετώντας αποδοτικότητα που διπλασιάζεται στην αρχική βάση.
3. Έχει επίσης τις ακόλουθες δύο λειτουργίες: καθοδηγητικές αυτόματος-ανίχνευση σημαδιών και αυτόματος-φόρτωση πινάκων. Αυτές οι λειτουργίες μπορούν περαιτέρω να βελτιώσουν την τοποθετώντας ακρίβεια κατά τη διάρκεια του πίνακα PCB που αλλάζει και να απλοποιήσουν τη λειτουργία. Μπορεί επίσης να συνδεθεί με άλλο εξοπλισμό θέτει για να διαμορφώσει την πλήρη γραμμή παραγωγής SMT.
4. Αυτή η μηχανή τοποθέτησης SMT μπορεί να συνδεθεί αυτόματα με το μεταφορέα που μπορεί να μεταφέρει τον πίνακα PCB στη συγκολλώντας μηχανή επανακυκλοφορίας SMT χωρίς χειρωνακτικό βοηθό, κατά συνέπεια κόστος εργασίας αποταμίευσης.
